ADS-2051. Осциллограф цифровой
Госреестр № 95003-25 до 27.03.2030
Версия для печати
- Общие данные ADS-2051
- Технические характеристики ADS-2051
- Комплектность ADS-2051
- Дополнительные материалы ADS-2051
- Примечание ADS-2051
Общие данные ADS-2051

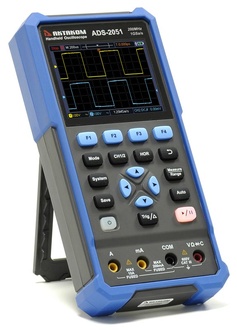

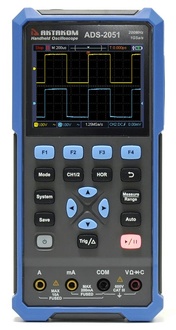

Портативный прибор ADS-2051 сочетает в одном корпусе 3 измерительных устройства: двухканальный цифровой осциллограф, 4 1/2 - разрядный TrueRMS мультиметр и генератор сигналов специальной формы.
Прибор выполнен в компактном корпусе, имеет питание от двух литий-ионных аккумуляторов с возможностью работы до 6 часов, которые могут заряжаться через USB-интерфейс.
Благодаря компактным размерам, высокой функциональности, широким измерительным функциям и доступной цене ADS-2051 может быть полезен организациям с небольшим бюджетом, специалистам, работающим в "полевых" условиях и на выездных работах, в сервисных центрах, и в работах при ограниченном рабочем пространстве. Также комбинированный осциллограф ADS-2051 рекомендован для использования в образовательных и обучающих целях.
Технические характеристики ADS-2051
| Характеритстика | Значение | ||
|---|---|---|---|
| ОСЦИЛЛОГРАФ | |||
| Полоса пропускания | 200 MГц | ||
| Количество каналов | 2 + генератор сигнала | ||
| Скорость захвата осциллограмм | 10000 осц/сек | ||
| Регистрация | Режим | Обычный, пиковой детектор | |
| Макс. дискретизация | 1 Гвыб/сек (500 Мвыбсек - 2 канала) | ||
| Вход | Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 MΩ±2% в параллель 16 пФ±10 пФ | ||
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | ||
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик, 1 МОм, 10:1) | ||
| Ограничение полосы пропускания | 20 МГц | ||
| Параметры горизонтальной системы | Глубина записи | 8 К (4 К -каждый канал) | |
| Диапазон частоты выборки | 0.25 Выб/сек ~ 1 Гвыб/сек (один канал), 0.25 Выб/сек ~ 500 Mвыб/сек (два канала) | ||
| Интерполяция | (sin x)/x | ||
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | ||
| Погрешность временной базы | ±100 ppm | ||
| Режим | Y-T, X-Y | ||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 10 мВ/дел ~ 10 В/дел | ||
| Диапазон смещения | ±6 делений | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥10 Гц (на входе, закрытый вход, -3dB) | ||
| Время нарастания | ≤1.75 нс (типичное) | ||
| Погрешность коэф. усиления | ±3% | ||
| Измерения | Курсорные | ΔV, ΔT, ΔV&ΔT между курсорами | |
| Автоматические | Размах, Максимальное, Минимальное, Амплитуда, Среднее, Частота, Период | ||
| Система запуска | Источник запуска | CH1, CH2 | |
| Связь | DC, AC | ||
| Тип запуска | Запуск по фронту (нарастающий, спадающий) | ||
| Режим запуска | Авто, обычный, однократный | ||
| Диапазон уровня запуска | ±4 деления от центра экрана | ||
| Погрешность уровня запуска | ±0,3 деления | ||
| МУЛЬТИМЕТР | |||
| Максимальная разрядность | 20000 отсчетов | ||
| Измерение истинных среднеквадратических значений | TrueRMS | ||
| Измеряемые параметры | Напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи | ||
| Входной импеданс | 10 МОм | ||
| Выбор диапазона | Автоматический | ||
| Диапазон измерения (полные характеристики приведены ниже) | Напряжение постоянного тока | 1000 В | |
| Напряжение переменного тока | 750 В | ||
| Постоянный ток | 10 А | ||
| Переменный ток | 10 А | ||
| Сопротивление | 100 МОм | ||
| Емкость | 2 мФ | ||
| Тестирование диодов | 0 ~ 2 В | ||
| Входы мультиметра и осциллографа | независимые | ||
| Дополнительные режимы | режим удержания показаний режим относительных измерений | ||
| ГЕНЕРАТОР СИГНАЛОВ | |||
| Количество каналов | 1 | ||
| Основные формы сигнала | Синусоидальная, прямоугольная, пилообразная, импульсная | ||
| Специальные формы сигналов | 8 типов: Sinc, Bessely, Besselj, StairUp, StairUpDown, StairDown, AttAlt, AmplAlt | ||
| Диапазон частот | Синусоидальная форма | 0,1 Гц ~ 25 МГц | |
| Прямоугольная форма | 0,1 Гц ~ 10 МГц | ||
| Пилообразная форма | 0,1 Гц ~ 1 МГц | ||
| Импульсная форма | 0,1 Гц ~ 5 МГц | ||
| Специальная форма | 0,1 Гц ~ 5 МГц | ||
| Амплитуда выходного сигнала | 20 мВп-п ~ 5 Вп-п (HighZ) 10 мВп-п ~ 2,5 Вп-п (50 Ом) | ||
| Частота дискретизации | 125 Мвыб/с | ||
| Макс. память формы сигнала | 8 К точек | ||
| Вертикальное разрешение | 14 бит | ||
| Выходной импеданс | 50 Ом, HighZ | ||
| Выбор диапазона | Автоматический | ||
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | |||
| Дисплей | Тип дисплея | диагональ 3,5” , ЖК, TFT матрица | |
| Разрешение дисплея | 320 (по горизонтали) × 240 (по вертикали) точек | ||
| Количество цветов | 65536 цветов | ||
| Выход для калибровки пробников | Выходное напряжение (типичное) | амплитуда 3,3 В | |
| Выходной сигнал | Меандр 1 кГц | ||
| Интерфейс | Тип | USB тип С | |
| Функционал | связь с ПК, зарядка | ||
| Питание | Li-ion аккумулятор | 2 х 2200 мАч , тип 18650 | |
| Время работы (типичное) | 6 часов | ||
| Мощность | <5 Вт | ||
| Габаритные размеры | 198 х 96 х 38 мм | ||
| Вес | около 0,6 кг | ||
Комплектность ADS-2051
| Наименование | Кол-во |
| Осциллограф | 1 шт. |
| Кабель USB | 1 шт. |
| Пассивный пробник | 1 шт. |
| Кабель BNC-"крокодил" | 1 шт. |
| Набор для настройки пробника | 1 шт. |
| Комплект измерительных щупов мультиметра | 1 шт. |
| Зарядное устройство | 1 шт. |
| Футляр | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
