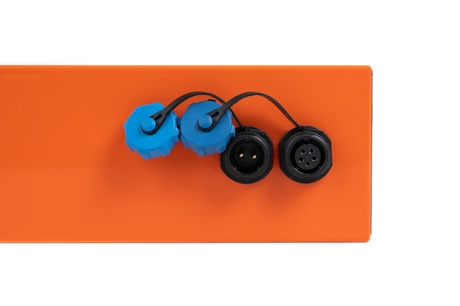

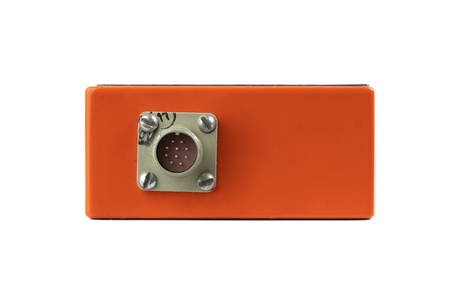

КП-Т. Кабельный прибор

По запросу
Код товара: 5966
Гарантия: 12 месяцев
  • Назначение КП-Т
  • Технические характеристики КП-Т
  • Комплектность КП-Т
  • Дополнительные материалы по КП-Т
  • Примечание

Комплект КП-Т, состоящий из приёмника КП-Тп, генератора КП-Тг и автономного источника питания АИП предназначен для поиска трассы подземных кабельных линий с повышенной помехозащищенностью и расширенными функциональными возможностями по сравнению с другими отечественными трассоискателями.

КП-Т позволяет:

- определять трассу и глубину залегания подземных кабельных линий;
- определять место обрыва или короткого замыкания жил кабеля;
- контролировать распаривание жил кабеля в соединительных муфтах;
- производить отбор пар (жил) кабеля из пучка
- определять наличие частот сигнального тока в тональных рельсовых цепях и производить относительную оценку изменения уровня сигнального тока на выбранной частоте в рельсовой линии индуктивным методом.


КП-Т адаптирован к сигналам ТРЦ, КРЦ и других систем железнодорожной автоматики и обеспечивает возможность работы в условиях влияния постоянного и переменного тяговых токов.

Разработан по заказу ОАО "РЖД"

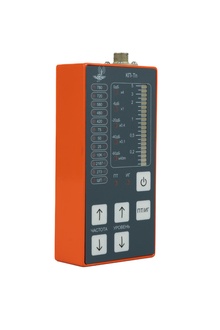

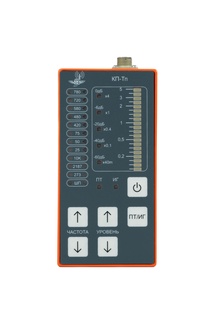

Приёмник КП-Тп обеспечивает следующие технические характеристики


Рабочие частоты приёмника

50, 420, 480, 580, 720, 780 Гц;

5500 Гц, 273,5 Гц, 2187,5 Гц и 10000 Гц

Полоса пропускания

8…30 Гц

Чувствительность приемника, не менее

-при максимальном усилении

-при минимальном усилении

15 мкВ

75мВ

Избирательность при расстройке фильтра на 60 Гц, не менее

72 дБ

Глубина залегания трассы

До 5 м

Точность определения трассы на глубине 0,8 м, не более

10 см

Напряжение питания

9 В

Потребляемый ток, не более

15 мА


Габаритные размеры приемника не более 155 х 52 х 125 мм; приемной антенны не более 1090 х 155 х 125 мм.

Масса приемника не более 0,87 кг, приемной антенны, не более 0,4 кг.

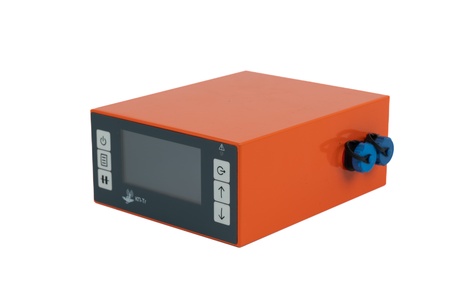

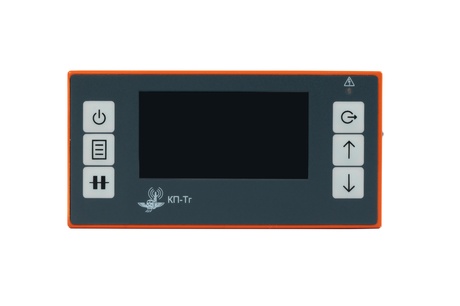

КП-Тг представляет собой генератор с автоматической регулировкой мощности выходного сигнала (авто согласование с линией) и предназначен для выдачи специальных сигналов в коммуникационные линии для последующего определения при помощи приёмника (КП-Тп) трассы и глубины залегания этих линий, а также для определения наличия и места их повреждений (короткого замыкания, утечек изоляции, обрыва).

Устройство имеет 3 режима работы:

- ВЧ (непрерывная генерация сигнала 2187,5 Гц)

- ВЧ-П (генерация сигнала 2187,5 Гц с паузой)

- НЧ-ВЧ (генерация сигнала 2187,5 Гц, 273,5 Гц с паузой)

В этих режимах возможна как плавная ручная регулировка мощности, так и автоматическая регулировка в зависимости от нагрузки (с ростом сопротивления нагрузки автоматически увеличивается мощность сигнала, с целью получения уверенного приёма сигнала при увеличении длинны линии).


Генератор КП-Тг обеспечивает следующие технические характеристики


Рабочие частоты генератора, Гц

2187,5±1

273,5±0,5

Диапазон сопротивлений эффективного согласования, Ом

1-1000

Максимальная мощность выдаваемая в линию

в режиме ручной регулировки мощности

(при сопротивлении нагрузки >100 Ом), Вт

10

Выходная мощность в режиме автоматического согласования для сопротивления нагрузки 50 Ом не менее, Вт

для сопротивления нагрузки 1 кОм не менее, Вт

2

10

Период посылки сигнала, с

1,92

Длительность паузы между посылками , с

0,29

Номинальное напряжение питания прибора, В

12

Максимальный ток потребления нагрузки, А

1,5

В устройстве предусмотрено отображение величины текущей мощности сигнала и сопротивления нагрузки. Так же на панели устройства имеется индикация режима работы и сигнализация наличия напряжения на выходе прибора более 50 В для предупреждения оператора.

Предусмотрена автоматическая защита при скачках нагрузки.

Габаритные размеры генератора не более 155х53х148 мм

Масса генератора не более 0,8 кг


Источник питания АИП предназначен для автономного питания генератора КП-Тг, и представляет из себя аккумуляторную батарею, зарядное устройство и систему контроля состояния аккумуляторной батареи объединённые в одном корпусе.

Автономный источник питания обеспечивает следующие технические характеристики


Номинальное напряжение на выходе прибора, В

12

Максимальный ток потребления нагрузки, А

3,5

Ёмкость аккумуляторной батареи, А/ч

4,5

В устройстве предусмотрены средства защиты от перегрузок по току, глубокого разряда аккумуляторной батареи, контроль процесса заряда батареи. Предусмотрено автоматическое отключение напряжения на выходных клеммах устройства при отсоединении кабеля питания нагрузки с целью исключения случайного разряда аккумуляторной батареи в процессе его хранения и транспортировки.

Габаритные размеры источника не более 155х53х148 мм.

Масса источника не более 1,9 кг.

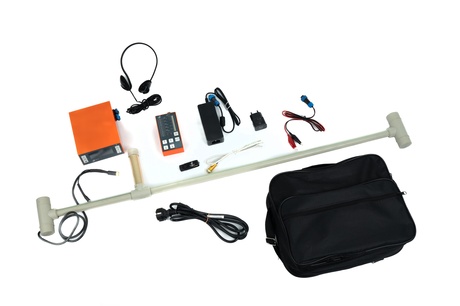

  • приемник КП-Тп
  • генератор КП-Тг
  • блок автономного питания АИП-ЖАИС
  • штанга с антенной
  • выносной индуктор (опция)
  • мини датчик (опция)
  • головные телефоны
  • набор соединительных проводов
  • комплект документации
  • сумка
Комплектность КП-Т Комплектность КП-Т

Цена на изделие " Кабельный прибор КП-Т" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции " Кабельный прибор КП-Т"уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
