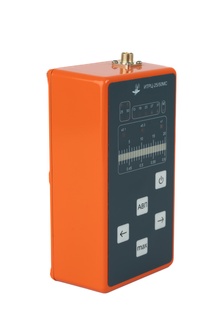

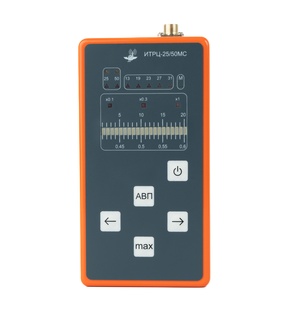

ИТРЦ-25/50МС. Индикатор тока рельсовых цепей
Версия для печати
- Назначение ИТРЦ-25/50МС
- Технические характеристики ИТРЦ-25/50МС
- Комплектность ИТРЦ-25/50МС
- Дополнительные материалы по ИТРЦ-25/50МС
- Примечание
Назначение ИТРЦ-25/50МС
Индикатор ИТРЦ-25/50МС предназначен для:
- индикации относительной оценки уровня сигнального тока на выбранной частоте в рельсовой линии (25 Гц; 50Гц);
Частота входного сигнала, Гц | Затухание, не менее, дБ | Диапазоны сигнальных токов в рельсовой линии, А | ||
на частоте соседнего канала | на частоте гармоник тягового тока | усиление минимальное | усиление максимальное | |
25±0,25 | 31 | - | 0,8-4,0 | 0,2-2,0 |
50±0,5 | 31 | - | 0,8-4,0 | 0,2-2,0 |
- индикации величины тока в шлейфах САУТ на частотах: 19,5 кГц; 23 кГц; 27 кГц; 31 кГц
- индикации намагниченности (магнитной индукции) рельсов
Технические характеристики ИТРЦ-25/50МС
- оценка величины тока в шлейфах САУТ в диапазоне 0,4....0,6 А
- оценка намагниченности в диапазоне 0...50 мТл
Рабочие условия применения ИТРЦ-25/50МС :
-температура окружающего воздуха от минус 30 до 40ºС;
-относительная влажность до 98% при температуре 25ºС;
Питание ИТРЦ-25/50МС осуществляется от автономного источника постоянного тока.
Напряжение питания 6 - 9 В, ток потребления не более 5 мА.
Масса ИТРЦ-25/50МС - не более 0,6 кг.
Габаритные размеры ИТРЦ-25/50МС : 155 х 52 х 120 мм.
Комплектность ИТРЦ-25/50МС
Дополнительные материалы по ИТРЦ-25/50МС
Примечание
Цена на изделие " Индикатор тока рельсовых цепей ИТРЦ-25/50МС" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции " Индикатор тока рельсовых цепей ИТРЦ-25/50МС" уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru
